高周波基板

チューコーフロー™ 銅張積層板は、ふっ素樹脂含浸ガラスクロスやふっ素樹脂フィルムを積層加工し、片面や両面に電解銅箔を熱融着させた製品です。 独自のふっ素樹脂含浸技術で厚み・誘電率に正確な基板をご提供し、長年にわたり通信技術の発展に多くの幅広い実績を持っております。

ストリップライン設計データはこちら

主な特長

・耐熱性に優れています。
・広い周波数帯域で安定した誘電率を有しています。
・高い周波数帯域で極めて小さい誘電正接を有しています。

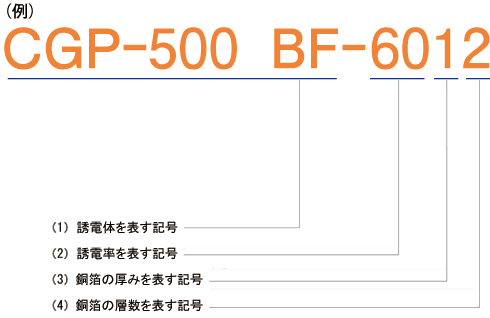

製品番号

誘電体を表す記号

記号誘電率区分
CGP-500 BF-2.30~2.85
CGS-500 BP-2.10~2.25
CGN-500 NF-2.3
CGA-500 HF-2.9~3.2
CGH-500 XF-3.25~3.55
CGK-500 XP-4.5~5.5

誘電率を表す記号

●誘電率の小数点以下2桁を表示します。

銅箔の厚みを表す記号

記号種類
01/2 oz (18µm)
11 oz (35µm)
22 oz (70µm)
61/3 oz (12µm)

銅箔の層数を表す記号

記号種類
1電解銅箔片面
2電解銅箔両面
3圧延銅箔片面
4圧延銅箔両面
5低粗度電解銅箔片面
6低粗度電解銅箔両面
製品シリーズ別比較表
品番比誘電率誘電正接
CGP-500A2.60.0018
CGS-500A2.150.001
CGN-5002.30.0008
CGA-50030.003
CGH-5003.50.0027
CGK-50050.004
主な⽤途

衛星通信/衛星放送/次世代携帯電話などの各種移動体通信システム/I TS(高度道路交通システム)におけるノンストップ自動料金収受システム(ETC)や自動運転道路システム(AHS)/地域無線通信網(WLL)/CPU/計測機器/人工衛星搭載機器など
