高周波基板

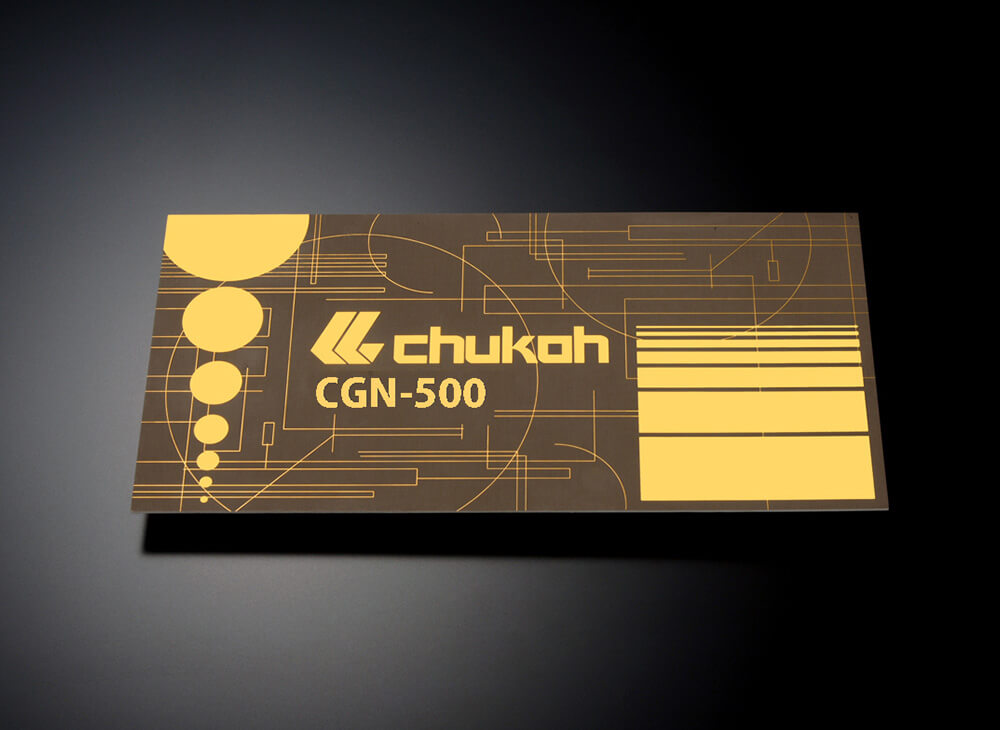

CGN-500
- 高周波基板
- 高周波タイプ
- ROHS対応
概要
ふっ素樹脂含浸特殊ガラスクロスを誘電体とした銅張積層板です。CGS-500Aより誘電損失を低くし、CGP-500Aと同等の加工精度を有しています。
用途
放送送受信用パワーアンプ/各種移動体通信システム

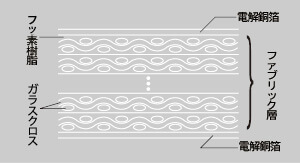

構造
特長
●ミリ波・準ミリ波の回路に適しています。
●誘電体損失をＣＧＰの半分以下に低減し、20ＧＨｚ以上において優れた性能を有しています。
●比誘電率は2.3です。
寸法表
| 呼び厚(mm) | 厚みの許容差 | 比誘電率 | 誘電正接 | |
|---|---|---|---|---|
| 1020×1220 | 510×1220 | |||
| 0.2 | ±0.02 | ※1 | <0.0012 | |
| 0.3 | ±0.03 | ※2 | ||
| 0.4 | ±0.04 | 2.3 | ||
| 0.5 | ±0.05 | |||
| 0.6 | ±0.06 | |||
| 0.8 | ±0.08 | |||
| 1.0 | ±0.10 | |||
| 1.2 | ±0.12 | |||
| 1.6 | ±0.16 | |||
※1・・・1/2oz両面 εr＝2.20
※2・・・1/2oz両面 εr＝2.25
※比誘電率は2.30を基準としていますが、厚みにより数値が変動します。
※比誘電率の公差は1品種に対し、±0.05を基準としています。
※銅箔は、1/3oz, 1/2oz、低租度電解銅箔両面を標準としますが、その他厚みの電解銅箔、片面銅箔、圧延銅箔および特別寸法が必要な場合は別途ご相談ください。
| 公称厚み | 純度 | ||
|---|---|---|---|
| 1/3oz | 0.012mm | ±0.003 | 99.8%以上 |
| 1/2oz | 0.018mm | ±0.005 | |
| 1oz | 0.035mm | +0.010 -0.005 |
|
| 2oz | 0.070mm | +0.018 -0.008 |
|
特性表
| 試験項目 | 試験条件 | 測定値(1.6ｍｍ厚) |
|---|---|---|
| 比重 | A | 2.2 |
| 体積抵抗率(Ω･cm) | A | 1015 |
| C-96/40/90 | 1014 | |
| 表面抵抗率(Ω) | A | 1014 |
| C-96/40/90 | 1013 | |
| 絶縁抵抗(Ω) | A | 1013 |
| D-2/100 | 1013 | |
| 線膨張係数(ppm/°C) | ‐60°C～150°C | 25 |
| 引きはがし強さ(kN/m) | A | 1.5 |
| 200°C 雰囲気 |
0.5 | |
| 曲げ強さ(N/mm2) | A | 100 |
| 吸水率 | — | 0.01 |
| 耐薬品性 | — | 優 |
| 燃焼性 | — | 不燃 |
※引きはがし強さは1oz銅箔（0.035mm）の測定値です。
