高周波基板

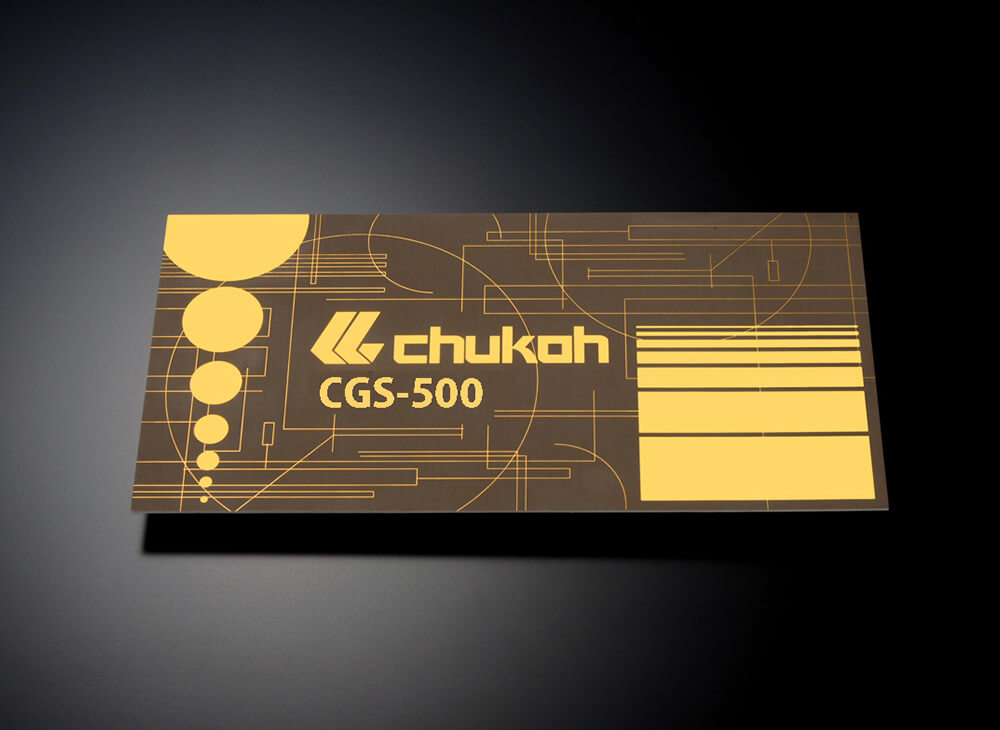

CGS-500A
- 高周波基板
- 高周波タイプ
- UL規格
- ROHS対応
概要
ふっ素樹脂含浸ガラスクロスを誘電体をした銅張積層板です。ふっ素樹脂の特性を持ちつつ、広い周波数帯域で安定した誘電率、高周波数帯域で極めて小さい誘電正接を有しています。
用途
衛星通信/衛星放送/各種移動体通信システム/ ITSにおけるETCやAHS/地域無線通信網(WLL)/ エクテナ/人工衛星搭載機器など

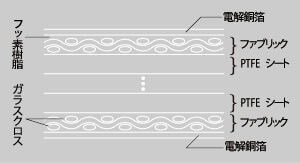

構造
特長
●ＣＧＰに比べ誘電率をさらに低くした基板です。
●比誘電率は2.15です。
寸法表
| 呼び厚(mm) | 厚みの許容差 | 比誘電率 | 誘電正接 | ||
|---|---|---|---|---|---|
| 1020×1220 | 510×1220 | 300×300 | |||
| 0.4 | ±0.05 | ±0.04 | 2.15 | <0.0015 | |
| 0.5 | ±0.05 | ±0.04 | |||
| 0.6 | ±0.06 | ±0.05 | |||
| 0.8 | ±0.08 | ±0.05 | |||
| 1.0 | ±0.10 | ±0.08 | |||
| 1.2 | ±0.12 | ±0.10 | |||
| 1.6 | ±0.20 | ±0.16 | |||
※CGS-500AはUL取得品です。
※比誘電率の公差は±0.05を基準としています。
※銅箔は、1/2oz、1oz電解銅箔両面を標準としますが、その他厚みの電解銅箔、片面銅箔、圧延銅箔および特別寸法が必要な場合は別途ご相談ください。
| 公称厚み | 純度 | ||
|---|---|---|---|
| 1/3oz | 0.012mm | ±0.003 | 99.8%以上 |
| 1/2oz | 0.018mm | ±0.005 | |
| 1oz | 0.035mm | +0.010 -0.005 |
|
| 2oz | 0.070mm | +0.018 -0.008 |
|
特性表
| 試験項目 | 試験条件 | 測定値(0.8ｍｍ厚) |
|---|---|---|
| 比重 | A | 2.2 |
| 体積抵抗率(Ω･cm) | A | 1015 |
| C-96/40/90 | 1014 | |
| 表面抵抗率(Ω) | A | 1014 |
| C-96/40/90 | 1013 | |
| 絶縁抵抗(Ω) | A | 1013 |
| D-2/100 | 1013 | |
| 線膨張係数(ppm/°C) | ‐60°C～150°C | 40 |
| 引きはがし強さ(kN/m) | A | 1 |
| 200°C 雰囲気 |
0.5 | |
| 曲げ強さ(N/mm2) | A | 50 |
| 吸水率 | — | 0.01 |
| 耐薬品性 | — | 優 |
| 燃焼性 | — | 不燃 |
※引きはがし強さは1oz銅箔（0.035mm）の測定値です。
