Gタイプラミネート

  • 加工品・その他
  • その他加工品
  • ROHS対応

概要

ガラスクロスにふっ素樹脂を含浸焼成したファブリックを何層にも積層し、板状や管状などの形状に成形した製品です。機械的強度や高い絶縁性に優れています。

用途

・高電圧絶縁板・管・ワッシャー
・耐熱耐圧用パッキング
・耐熱性軸受材
・変圧器コイル絶縁スペーサー
・各種ベアリングパッド
・プリント基板用基材

最高使用温度

+260℃

特長

・摩擦係数が極めて低く完全な自己潤滑性があります。
・機械強度特性に優れていて、特に耐クリープ性は極めて高く、シンプルな構造と高荷重下で安全に使用できます。
・耐候性に優れています。

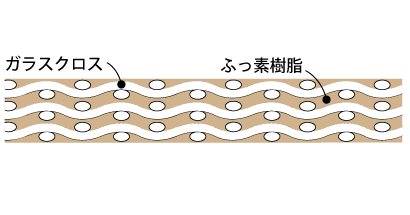

構造

一般寸法表

呼び厚(mm)厚さ許容差(mm)大きさ(mm)大きさ許容差(mm)
0.20±0.02300w×300L+5,0
0.37±0.03
0.40±0.03
0.49±0.05
0.50±0.05
0.60±0.06
0.70±0.06
0.72±0.07
0.76±0.08
0.80±0.08
0.90±0.09
1.00±0.10
1.16±0.10
1.20±0.10
1.30±0.10
1.50±0.10
1.60±0.10
1.70±0.10
2.00±0.12
2.40±0.12
2.50±0.12
3.00±0.15
3.20±0.15
4.00±0.20
5.00±0.25
6.00±0.30
7.00±0.35
8.00±0.40
9.00±0.40
10.00±0.50

特性表

呼び厚(mm)厚さ許容差(mm)大きさ(mm)大きさ許容差(mm)
0.20±0.021000w×1200L+5,0
0.37±0.03
0.40±0.03
0.49±0.05
0.50±0.06
0.60±0.07
0.70±0.07
0.72±0.08
0.76±0.08
0.80±0.09
0.90±0.10
1.00±0.10
1.16±0.10
1.20±0.10
1.30±0.10
1.50±0.10
1.60±0.10
1.70±0.10
2.00±0.12
2.40±0.12
2.50±0.12
3.00±0.15
3.20±0.15
4.00±0.20
5.00±0.25
6.00±0.30
7.00±0.35
8.00±0.40
9.00±0.45
10.00±0.50
