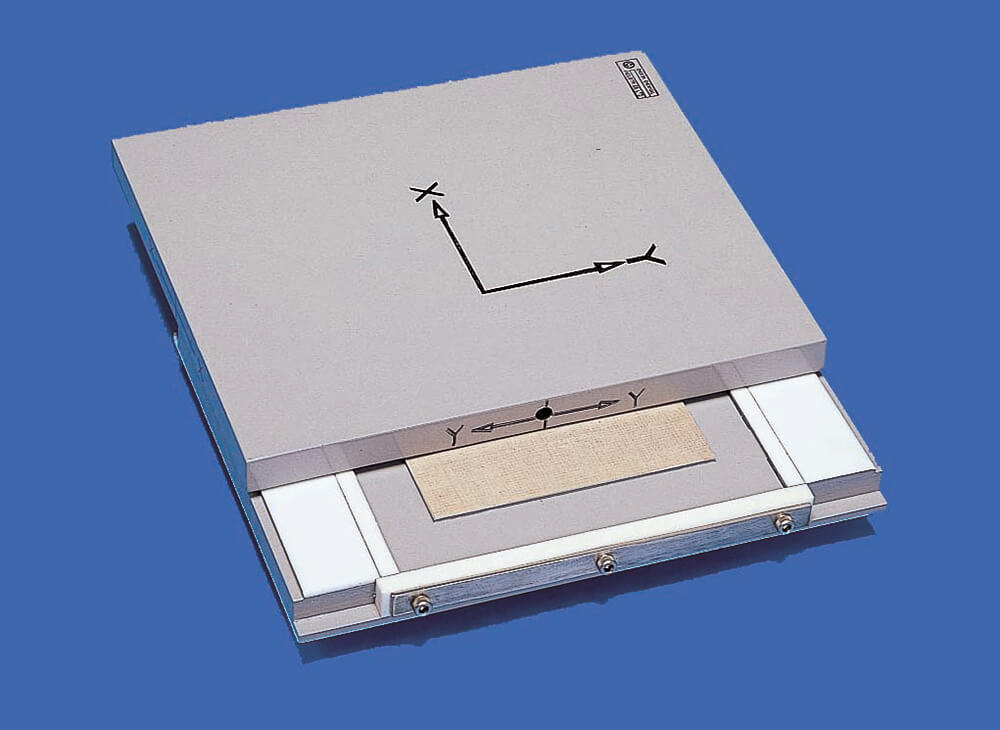

スウィングパッド
- 加工品・その他
- その他加工品
概要
PTFEを基材とした摺動材料です。 極めて優れた自己潤滑性と低摩擦性を持ち、特に低速高荷重下でその性能を発揮します。 また過酷な温度変化にも耐え、地震などによる死荷重、活荷重の影響を円滑なスベリによって吸収して危険な応力の発生を未然に防ぎます。
用途
・工業用途：プラント関係／パイプライン／貯蔵タンク／ボイラー／水門／他
・建築用途：梁の支承／カーテンウォール／渡廊下用エクスパンジョン／門扉スライド／他
・土木関係：道路橋支承／鉄道橋支承／他
・その他：車両（台車の芯皿スリ板、側板スリ板）/押出し工法用ベアリング材／船舶移動台／他
特長
●低摩擦係数 ： 低速高荷重の条件下で、極めて低い摩擦係数が得られます。
●円滑な摺動特性 : 自己融着やスティックスリップなどの現象はなく、高荷重物の膨張、収縮運動などの変動を円滑に吸収します。
●完全な自己潤滑性 : 給油などのメンテナンスが不要な完全無給油の摺動材料です。
●シンプルなデザイン : 加工性がよく、スライド面には薄いパッドを装着するため、シンプルでコンパクトな設計が可能です。
●優れた耐候性 : 屋外に暴露しても天候や気象の影響をほとんど受けません。また発錆、腐蝕等もなく、広範囲の温度域で摩擦係数が安定しています。
摺動材タイプ
| 摺動材タイプ | 構成概略図 | 摺動材/相手材 | 設計限界面圧(※1) (RT) | |
|---|---|---|---|---|
| GLタイプ | PTFE/ガラスクロスのラミネート板を用いた摺動シート |  | GLシート 1t 相手材：SUS板 | 45MPa |
 | GLシート 1t 相手材：GLシート1t | |||
| MFタイプ | PTFEに特殊充填材を配合した摺動シート |  | MFシート 2.4t 3t 相手材：SUS板 | 12MPa |
※実際の設計段階では安全率を考慮して最大荷重を設計限界面圧以下にする必要があります。
安全率の設計に関する詳細につきましては、別途ご相談ください。
特性表
| 項目 | 測定方法 ASTM | 単位 | GLタイプ | MFタイプ | |
|---|---|---|---|---|---|
| 比重 | D-792 | — | 2.24 | 2.29 | |
| 引張強度 | D-638 | Mpa | 147 | 18.1 | |
| 伸び | D-638 | % | 0.05 | 280 | |
| 圧縮強さ | D-695 | 0.2%オフセット | Mpa | 45.1 | 12.7 |
| 硬度 | D-2240 | デユロメーターD | D60〜75 | D64〜67 | |
| 熱伝導率 | Cenco Fitch | W/m･k | 0.46 | 0.33 | |
| 熱膨張係数 | D-696 | 10-5 | 1.83 | 6.4 | |
| 吸水率 | D-570 | % | <0.02 | <0.01 | |
| 耐候性 | — | — | 優秀 | 優秀 | |
| 耐酸性 | — | — | 優秀 | 優秀 | |
| 耐アルカリ性 | — | — | 優秀 | 優秀 | |
※上記数値は、測定値であり規格値ではありません。
