PFA射出成形とは？特徴やメリットをわかりやすく解説

ふっ素樹脂で「複雑形状のものを成形したい」、「大量生産時の納期やコストを改善したい」
このようなお困りごとはありませんか？

これらの課題は、「成形方法」と「設計思想」によって解決できる可能性があります。
その有効な選択肢となるのがPFA射出成形です。
PFA射出成形は、ふっ素樹脂の高い性能を活かしながら、複雑形状の部品を安定して量産できる成形方法です。
半導体・医療・化学分野など、厳しい使用環境が求められる分野を中心に採用されています。

この記事では、PFA射出成形の基本的な特徴や、PTFEとの違い、メリット・注意点などをわかりやすく解説します。
「ふっ素樹脂で量産できるのか？」「切削加工との違いは？」といった疑問をお持ちの方は、ぜひ最後までご覧ください。

PFA射出成形とは？

PFA射出成形とは、PFA（パーフルオロアルコキシアルカン）樹脂を溶融させ、金型に射出して成形する加工方法です。
一般的な射出成形と同様に、溶かした樹脂を金型内に充填し、冷却・固化させることで製品を成形します。
PFAはふっ素樹脂の中でも溶融成形が可能な材料であるため、
同一形状の製品を安定した品質で繰り返し生産できる点が大きな特徴です。

PFAとは？ふっ素樹脂の中での位置づけ

PFA（パーフルオロアルコキシアルカン）は、ふっ素樹脂の一種で、ふっ素樹脂ならではの特性を兼ね備えています。

• 高い耐熱性
• 優れた耐薬品性
• 非粘着性・低摩擦性
• 高い電気絶縁性
• 耐候性

これらの特性から、PFAは半導体装置部品、医療機器部品、薬液関連部品など、
過酷な環境で使用され、高い信頼性が求められる用途で使用されています。

PFAとPTFEの違いとは？

PFAとPTFEはいずれも代表的なふっ素樹脂ですが、最大の違いは加工方法にあります。

｜PTFE（ポリテトラフルオロエチレン）

• 溶融粘度が非常に高く、溶かして成形することができない
• 圧縮成形や切削加工が主な加工方法
• 乳白色で不透明

｜PFA（パーフルオロアルコキシアルカン）

• PTFEと同等レベルの耐熱性・耐薬品性を持つ
• 溶融成形が可能で、射出成形・押出成形・ブロー成形など一般的な加工方法に対応
• 透明性が高く、視認性が必要な部品にも適する（内容物の確認が必要なチューブ・容器など）

このため、PTFEでは難しかった複雑形状や大量生産品も、PFAであれば射出成形による対応が可能になります。

PFA射出成形のメリット・デメリット

PFA射出成形には、他の加工方法にはない利点がある一方、注意点も存在します。

■メリット

• 複雑形状の部品を大量生産できる
• 品質のばらつきが少なく、安定した製品供給が可能
• インサート成形など、複合部品にも対応

一度金型を製作すれば、同じ条件で効率よく成形を繰り返すことができます。

■デメリット

• 金型製作に初期費用とリードタイムが必要
• 少量生産ではコストメリットが出にくい場合がある

そのため、生産数量や製品ライフを考慮した上で加工方法を選定することが重要です。

PFA射出成形でできること

PFA射出成形を活用することで、以下のような課題解決が可能になります。

• 複雑な形状を一体成形したい
• 寸法精度を安定させたい
• 量産時のコストや納期を改善したい
• クリーン環境対応の部品を作りたい

特に、成形に適した設計を初期段階から検討することで、品質・コスト・量産性を大きく向上させることが可能です。

中興化成のPFA射出成形の特徴

中興化成のPFA射出成形は、多くのユーザーが抱える「設計の難しさ」、「コスト・納期課題」を解決します。

① 2000点以上の豊富な立ち上げ実績
多種多様な業界で射出成形品を提供してきた経験があり、最適な形状提案が可能。

② 金型設計から成形まで一貫対応
自社で金型設計〜成形まで行うため、スピーディかつ精度の高い対応が可能。「成形に適したデザインがわからない」「設計時間がない」といった悩みにも対応。

③ クリーンルームでの一貫生産
成形・検査・梱包までクリーンルーム対応。
半導体など 高純度要求の製品 に最適。

④ 小型〜大型まで幅広いサイズに対応
目安サイズとして10×10×10mmの小型から500×500×500mmの大型まで対応可能。少量（100個〜）でも検討致します。

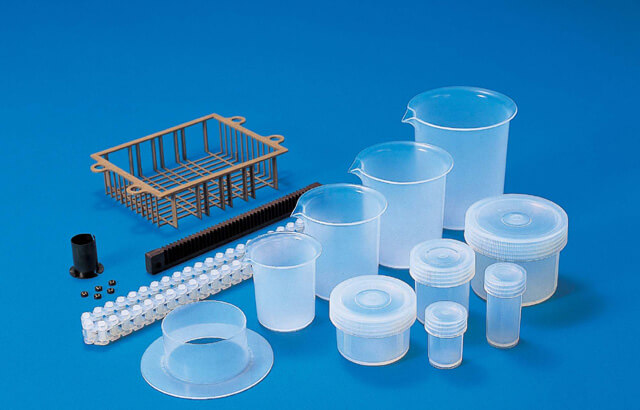

主な用途例

PFA射出成形品は、以下のような分野・用途で使用されています。

• 半導体装置向けの高純度流体部品（バルブ、継手など）
• 耐薬品性が求められる理化学容器
• 耐熱性・絶縁性が必要なボルト・スペーサー部品
• 薬液・高温環境下で使用される摺動部品

まとめ

PFA射出成形は、高い耐熱性・耐薬品性をもつPFAの部材の「複雑形状の成形」と「量産性」を両立できる成形方法です。

一方で、PFAは製品設計や成形条件の影響を受けやすく、
金型設計や成形条件、熱履歴管理などには専門的なノウハウが求められます。

中興化成では、これまでの豊富なノウハウと一貫体制により、流動設計、熱履歴管理、クリーン管理などの最適化を行い、「高付加価値のふっ素樹脂部品をより効率的に安定して量産する」ことを実現します。

「PFA射出成形で対応できるのか？」
「PTFEからの置き換えを検討している」
「現在の成形品に課題がある」

といったご相談も、お気軽にお問い合わせください。

よくある質問

Q1. 図面が未完成でもPFA射出成形の相談はできますか？

可能です。
豊富なノウハウで設計の段階から、適正成形品形状の提案が可能です。
中興化成では

• ざっくりした形状イメージ
• 現行品（切削品・PTFE製品など）
• 使用環境・要求性能

といった情報から、射出成形に適した形状提案や仕様整理を行っています。
設計初期段階からお気軽にご相談ください。

Q2. 現在PTFEの切削加工品を使っていますが、本当にPFA射出成形で置き換えできますか？

製品によりますが、置き換えできる可能性は十分にあります。
ただし、単純な材料変更ではなく、

• 必要性能の整理
• 寸法公差の考え方
• 成形を前提とした形状調整

が不可欠です。

当社では、「PTFE切削 → PFA射出」への置き換え実績を多数保有しており、
「どこまで仕様を守るべきか」「どこを緩和できるか」といった観点から、
現実的な量産設計をご提案しています。

Q3. PFA射出成形で不良や寸法バラつきが出やすいと聞きますが、対策はしていますか？

はい。PFA射出成形は確かに
材料管理・成形条件・金型設計の影響を受けやすい材料です。
そのため弊社では、

• 流動設計を考慮した金型構造
• 熱履歴を意識した成形条件管理
• 成形〜検査〜梱包までの一貫管理
  を重視しています。

また、立ち上げ段階での条件出し・事前検証を丁寧に行うことで、量産時のトラブル低減と品質安定を図っています。
 「過去にPFAでうまくいかなかった」ケースもご相談ください。

Q4.金型費用やイニシャルコストが不安ですが、事前に目安はわかりますか？

はい、初期検討段階で概算の目安提示が可能です。
製品形状・サイズ・数量・精度要求に応じて、

• 金型構造の考え方
• コストが上がりやすいポイント
• コストを抑えるための設計工夫

などを含めてご説明しています。
「射出成形にするべきか、切削のままが良いか」といった判断材料の提供も行っています。

Q5.クリーンルーム対応や高純度用途についても相談できますか？

可能です。
当社では、クリーンルーム内での成形・検査・梱包まで一貫対応しており、
半導体関連など高純度要求のある用途にも多数実績があります。

• パーティクル対策
• 包装仕様
• 管理レベルの考え方

なども含めてご相談いただけます。

Q6.小ロットでも対応してもらえますか？

対応可能です。ロット100個から対応できます。100個より少量の場合にはPTFE切削品での対応も可能です。詳細はお問い合わせください。

Q7.成形後の加工も可能ですか？

対応可能です。射出成形後に切削加工や溶着を行うことも可能です。
