生分解性プラスチックとバイオマスプラスチックの違いは？それぞれの特徴や製品を紹介

化石資源を燃料としている一般的なプラスチックは、私たちの生活に欠かせないものとなっている一方で、燃焼時にCO2を排出したり、分解しにくいことから海洋プラスチック問題や世界的な環境問題に影響を与えています。
そのような中、“環境にやさしいプラスチック”として注目されている生分解性プラスチックとバイオマスプラスチック。
この記事では、生分解性プラスチックとバイオマスプラスチックがどのようなものなのか、ふたつの違いやそれぞれの特徴について解説いたします。

目次
・生分解性プラスチックとバイオマスプラスチック
 　・生分解性プラスチックとは？
　・バイオマスプラスチックとは？
・生分解性プラスチックとバイオマスプラスチックの違い
 ・特徴と種類について
 　・生分解性プラスチックの特徴
 　・生分解性プラスチックの種類
 　・バイオマスプラスチックの特徴
 　・バイオマスプラスチックの種類
 ・デメリットについて
 ・マークについて
 ・バイオプラスチック製品「Amity™」シリーズについて
 　・生分解性プラスチック製品の紹介
 　　・ストレッチフィルム
 　　・コンポストバッグ
 　　・土嚢袋
 　　・ヤーン
 　・バイオマスプラスチック製品の紹介
 　　・水切りネット
 　　・ショッピングバッグ

生分解性プラスチックとバイオマスプラスチック

・生分解性プラスチックとは？

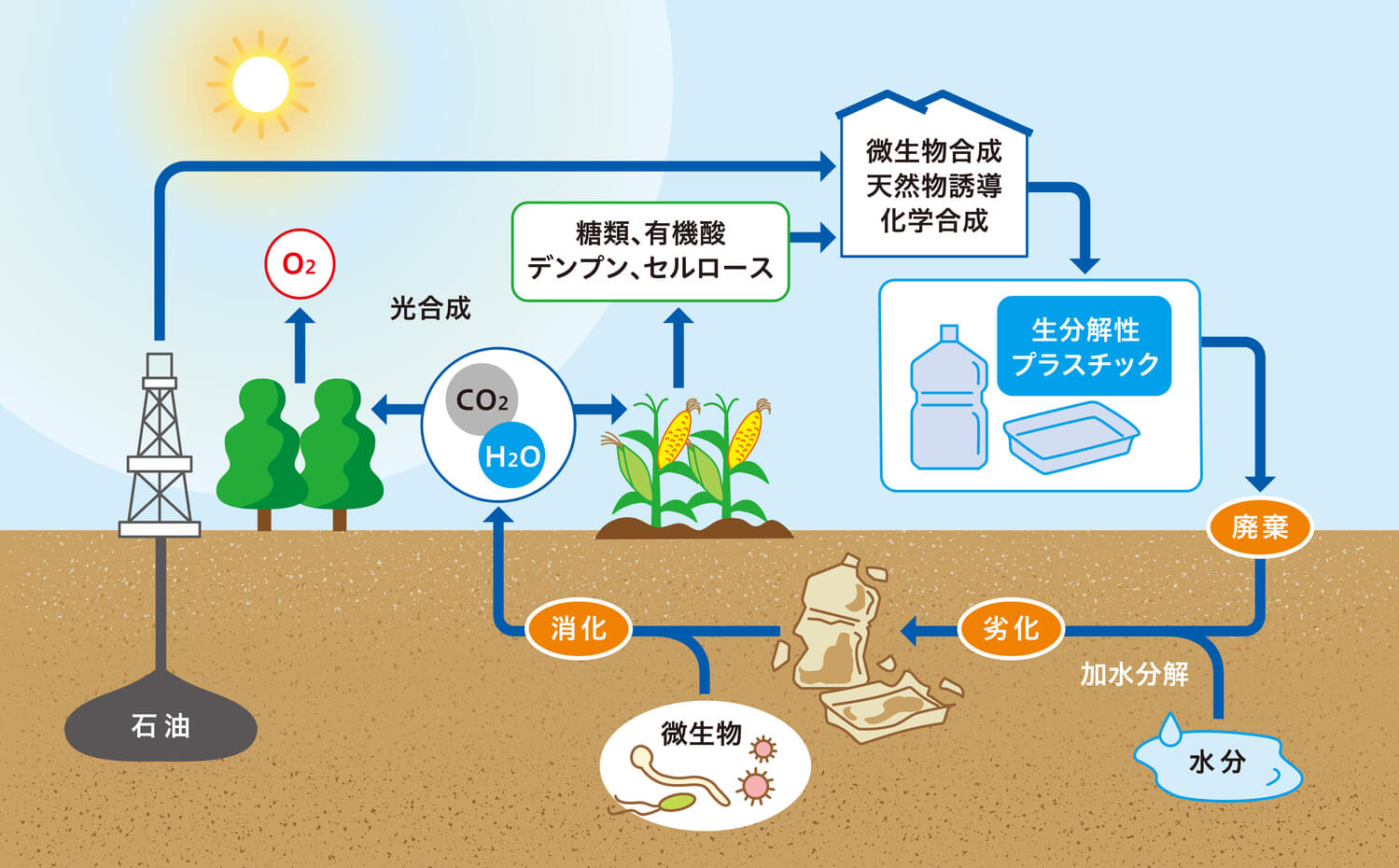

生分解性プラスチックとは、読んで字のごとく、生物の働きにより分解する性質をもち、分解するという機能に焦点を当てた呼び方になります。原料はトウモロコシなどの植物が主ですが、「原料」に関しては言及されません。通常のプラスチックと同様に使うことができるにも関わらず、使用後は自然界に存在する微生物の働きで、分子レベルにまで分解し、最終的には水と二酸化炭素となって自然界へと循環する環境に優しいプラスチック素材のことを、『生分解性プラスチック』と呼びます。

・バイオマスプラスチックとは？

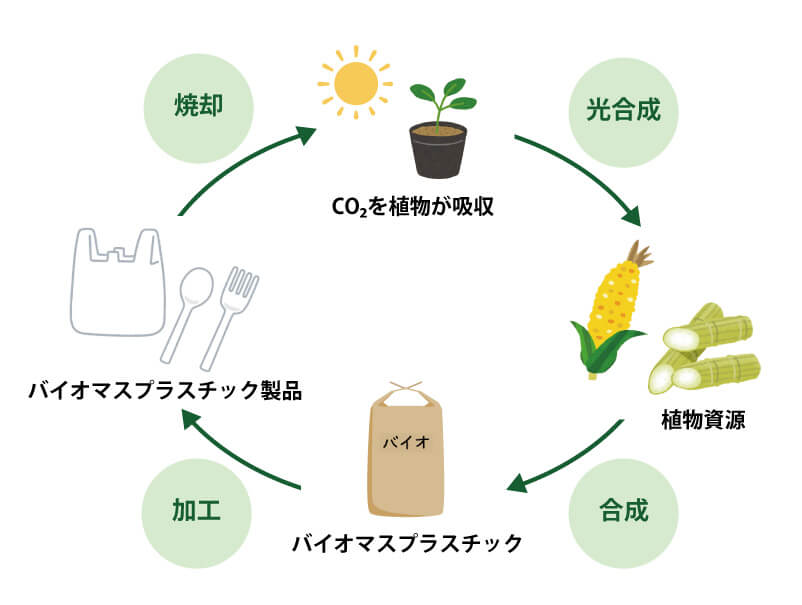

バイオマスという言葉は“再生可能な、生物由来の有機性資源で化石資源を除いたもの”を意味します。つまり、植物由来でできたプラスチックになり、原料の焦点を当てた呼び方なので「分解」するしないは言及されません。通常のプラスチックと同様に使うことができるにも関わらず、植物由来を原料としているため製造時には二酸化炭素が発生せず仮に廃棄時の燃焼等で二酸化炭素が発生しても実質的には大気中の二酸化炭素を増加させていない、というロジックで環境に優しいプラスチック素材になります。
このようなロジックをカーボンニュートラルといいます。

生分解性プラスチックとバイオマスプラスチックの違い

このように生分解性プラスチックとバイオマスプラスチックの主な原料は両方ともトウモロコシやサツマイモ、ジャガイモ、サトウキビといった植物です。
生分解性プラスチックは使用後の視点で『自然に還ることで環境に優しいプラスチック』で、バイオマスプラスチックは原料の視点で『製品の製造過程において環境に優しいプラスチック』といえます。
植物由来で自然に分解される生分解性プラスチックの方がより自然循環型にちかく環境に優しいプラスチック素材です。
しかしながら、分解しやすいという特性から使用期間が限られることで製品化される用途も限られます。
なお、生分解性プラスチックとバイオマスプラスチックの総称として『バイオプラスチック』と呼ばれています。

特徴と種類について

・生分解性プラスチックの特徴

◎分解性
生分解性プラスチックは生物の働きにより完全分解する性質があります。一般的なプラスチックは、酸化型分解性といわれ、光や熱を受けて添加剤の作用で崩壊しプラスチックがバラバラになります。この現象がマイクロプラスチックにあたります。

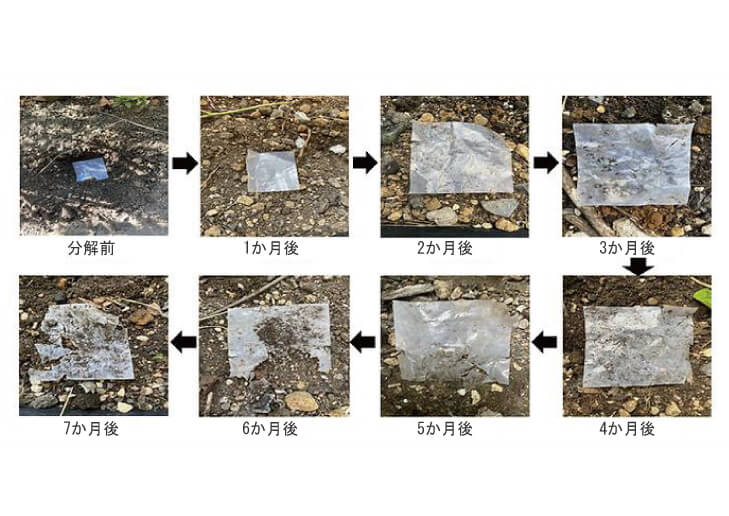

【分解写真】

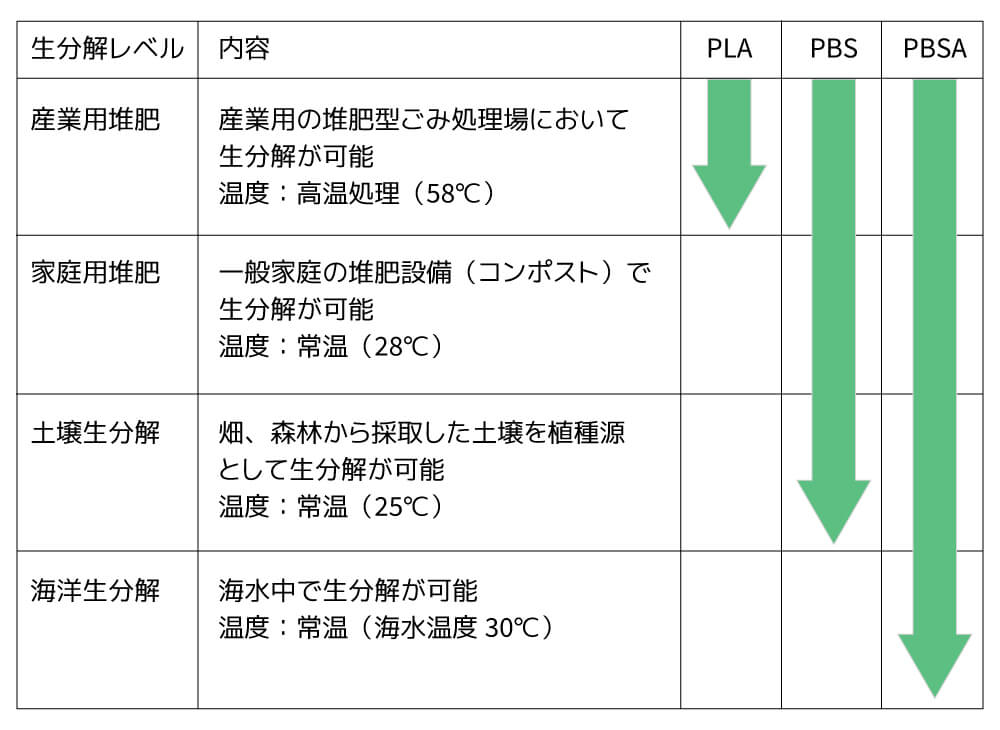

【分解レベル】

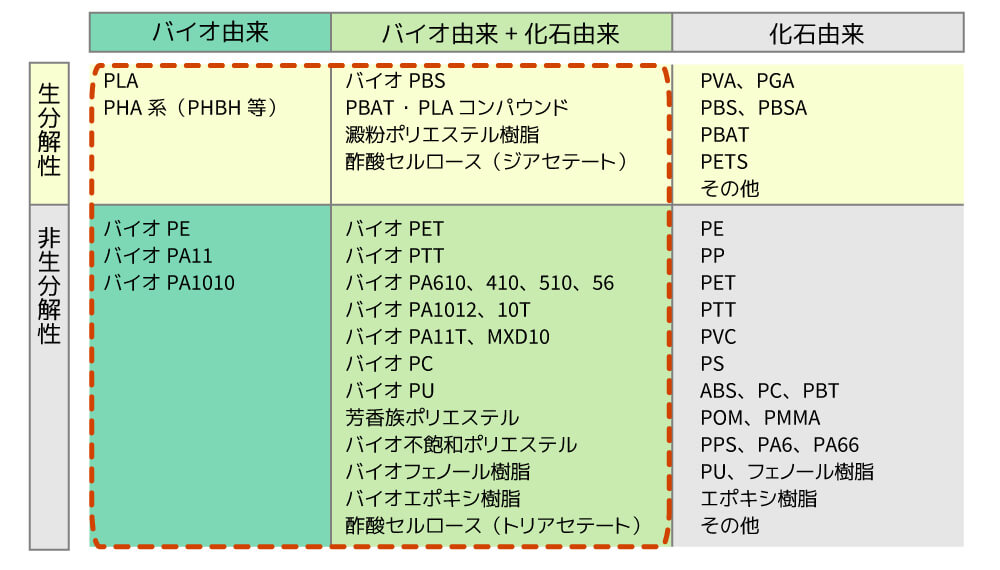

・生分解性プラスチックの種類

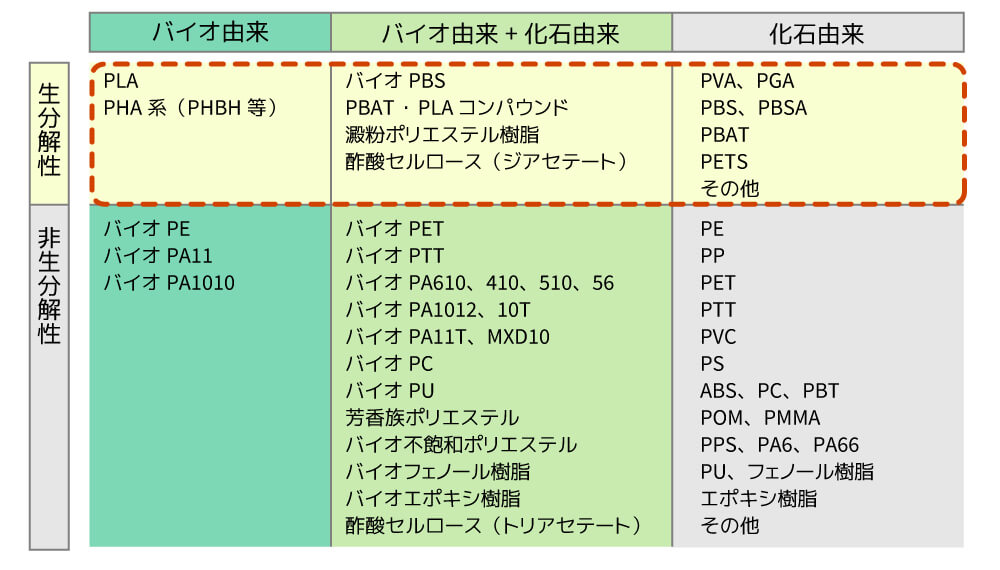

生分解性プラスチックの種類は大きく３つの区分に分けられます。

１：バイオ由来

ポリ乳酸（PLA）と呼ばれるトウモロコシやサトウキビなどの植物の糖類を重合させた種類の原料や微生物がもつエネルギー物質であるポリヒドロキシアルカノエート(PHA)と呼ばれるポリエステルを体内に蓄積する特徴を利用した原料のこと。

２：化石由来

主に、水に溶ける性質を持つ水溶性の高分子ポリビニルアルコール(PVA)や医療用縫合糸として利用されているポリグリコール酸(PGA)など、無害で非毒性の化合物に分解される生分解性ポリエステル原料のこと。

３：バイオ由来と化石由来のミックス

木材や綿花などのセルロース(多糖類)を原料とした酢酸セルロースや植物由来のコハク酸を原料に用いたBioPBS™など、バイオ由来の欠点である耐熱性や相溶性、柔軟性などを改善しながらも最終的には水と二酸化炭素に分解できる原料のこと。

PVA：ポリビニルアルコール、PGA：ポリグリコール酸、PBS：ポリブチレンサクシネート、PBSA：ポリブチレンサクシネート-co-アジペート、PBAT：ポリブチレンアジペートテレフタレート、PETS：ポリエチレンテレフタレートサクシネート、PE：ポリエチレン、PP：ポリプロピレン、PET：ポリエチレンテレフタレート、PTT：ポリトリメチレンテレフタレート、PVC：ポリ塩化ビニル、PS：ポリスチレン、ABS：アクリロニトリル-ブタジエン-スチレン樹脂、PC：ポリカーボネート、PBT：ポリブチレンテレフタレート、POM：ポリアセタール、PMMA：ポリメタクリル酸メチル、PPS：ポリフェニレンサルファイド、PA：ポリアミド、PU：ポリウレタン、PLA：ポリ乳酸、PHA：ポリヒドロキシアルカノエート、PHBH：3-ヒドロキシ酪酸・3-ヒドロキシヘキサン酸共重合ポリエステル

・バイオマスプラスチックの特徴

◎豊富な加工製品
バイオマスプラスチックの種類は、原料の種類が生分解性プラスチックと比べると豊富にあります。
そのため、レジ袋、包装容器、包装フィルムのインクや繊維製品、電気・情報機器、OA機器、など加工製品は多岐に及びます。

・バイオマスプラスチックの種類

バイオマスプラスチックの種類も大きく２つの区分に分けられます。

１：バイオ由来

最も代表的なバイオPE（バイオポリエチレン）はサトウキビを発酵により糖、バイオエタノールを製造しエチレンを精製、重合することでポリエチレンを製造します。サトウキビの生育で酸素が発生するため、石油由来のポリエチレン（PE）と比べると製造工程で二酸化炭素の排出量を最大70％ほど削減できるとされています。

２：バイオ由来と化石由来のミックス

最も代表的なバイオPETは、PETと名前にあるようにペットボトルなどの原料である「ポリエチレンテレフタレート樹脂」を石油由来ではなく植物由来で製造した原料です。石油由来の「ポリエチレンテレフタレート樹脂」はテレフタル酸(重合構成比70％)とモノエチレングリコール（重合構成比30％）で製造されていますが、30％を占める「モノエチレングリコール」を、サトウキビの搾りかす（廃糖蜜）由来におきかえたものになります。

※近年では、100%植物由来のバイオPETも開発されています。
