一体槽

  • 加工品・その他
  • PTFE槽
  • ROHS対応

概要

アイソスタティック成形法による、継ぎ目のない完全一体成形槽です。その為、液漏れ等の心配がありません。 単槽、丸槽、オーバーフロー槽など目的に合わせたサイズ、形状の製作が可能です。

※受生産品です。
ご注文の際は、別途ご相談下さい。

用途

・洗浄槽(シリコーンウエハー等)
・温調用洗浄槽
・薬液貯蔵

アイソスタティック成形法について

型にパウダー状のPTFEを充填し、高圧容器に浸漬、加圧することで成形する方法です。

特長

●継手部品等の溶接が可能です。
●ドレン穴の位置も自由に設計することができます。
●底部分のテーパー加工も可能です。

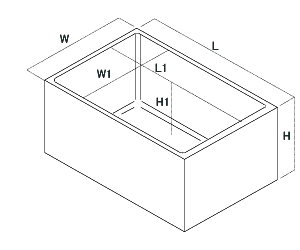

単槽 寸法表

外寸(mm)内寸(mm)
WLHW1L1H1
160240200100180180
180200200160180190
180570620140530600
230330300200300270
250250535220220520
250370350220340330
280280320250250300
290510320260480300
310540410270500390
330460390300430370
350540340320510320
360470420310420400
380480350350450330
400800300360760275
430430350400400335
440490370400450350
450610500400560475
490690470450650450
540540520500500500
630680220600650205
700700600660660580


※上記以外の寸法については、別途ご相談ください。

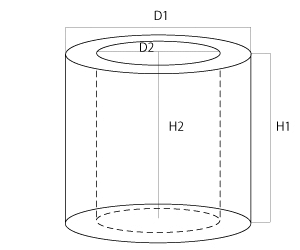

丸槽 寸法表

外寸(mm)内寸(mm)
D1H1D2H2
144173130165
460555400537
530540500515


※上記以外の寸法については、別途ご相談ください。

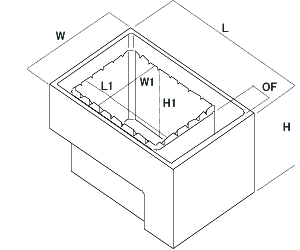

オーバーフロー槽 寸法表

外寸(mm)内寸(mm)
WLHW1L1H1
260300220190190205
250370310220245290
300700430200500410
350440315230285295
395542480265420445
370487335290330315
400450375300270355
460585430350420415
500585450390420425
604652540500500510


※オーバーフロー槽は単槽の金型での製作も可能です。
※上記以外の寸法については、別途ご相談ください。
